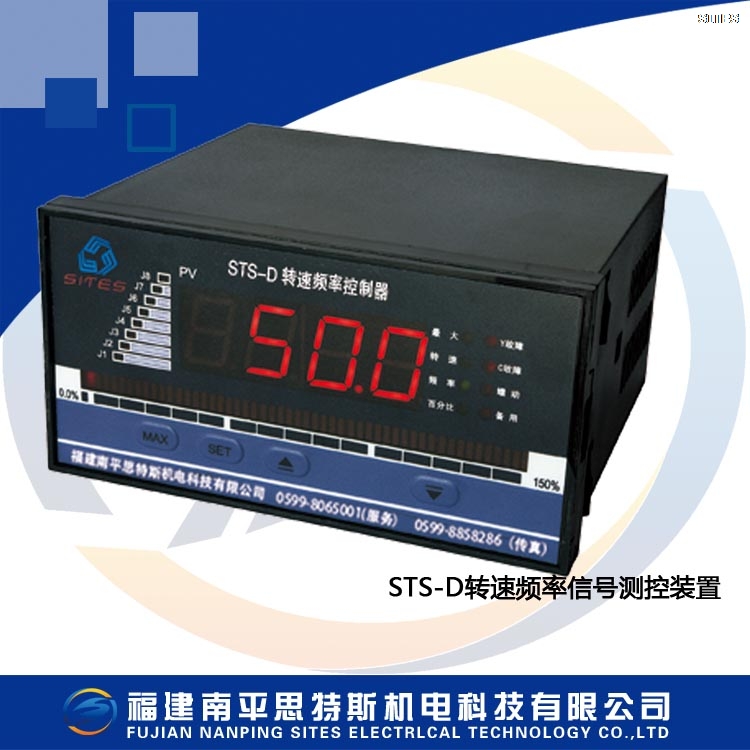

STS-D轉速頻率信號測控裝置

STS-D053轉速頻率信號測控裝置、STS-D063轉速頻率信號測控裝置、STS-D073轉速頻率信號測控裝置、STS-D083轉速頻率信號測控裝置、STS-D093轉速頻率信號測控裝置、STS-D103轉速頻率信號測控裝置

STS-D型轉速頻率信號測控裝置是專為水力發電廠而設計的，用于測控發電機組的轉速、頻率、轉速百分比的工業智能儀表。輸入信號可采用來自發電機機端的電壓信號，也可采用接近開關的脈沖信號；還可以同時采用電壓信號和脈沖信號，二路傳感器互為備份進一步提高了系統可靠性。
STS-D最多含有八路繼電器輸出接點，儀表面板八個LED分別指示八個繼電器的狀態。繼電器的動作值均可設定，設定參數值具有停電保護功能。儀表面板具有光柱顯示，使顯示更直觀。儀表可選擇顯示轉速、頻率、轉速百分比，以及選擇顯示轉速、頻率、轉速百分比最大值。
STS-D具有蠕動報警功能，及傳感器故障指示功能。
STS-D可選擇附加4-20mA變送輸出功能，及Modbus RTU通訊協議，RS-485通訊接口。

技術參數

1、額定輸入：機端電壓輸入：0.2~100VAC/脈沖信號輸入：0~3000Hz
2、測量精度：0.1級
3、繼電器接點容量：5A/AC220V或5A/DC30V
4、輸出模擬信號： DC 4～20mA（負載電阻≤750Ω）
5、使用環境：環境溫度：-20~+55℃      貯存溫度：-25℃~+75℃     相對濕度：≤95%，無露
6、工作電源：交直流電壓： 85~265V AC    110~250V DC     整機功耗：≤5W
7、外形尺寸：160×80×140（mm） (寬×高×深)
8、開孔尺寸：152+1×76+1（mm）  (寬×高)
