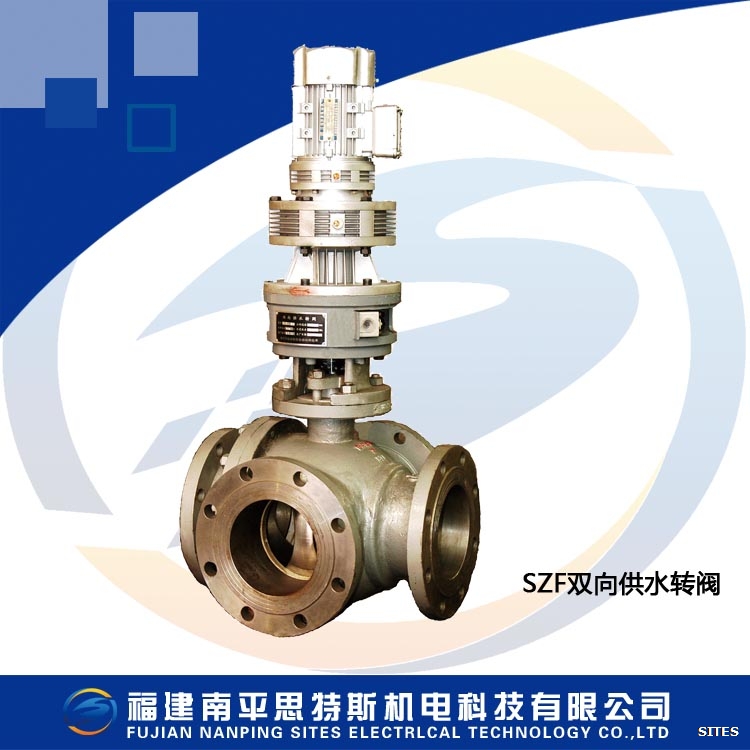

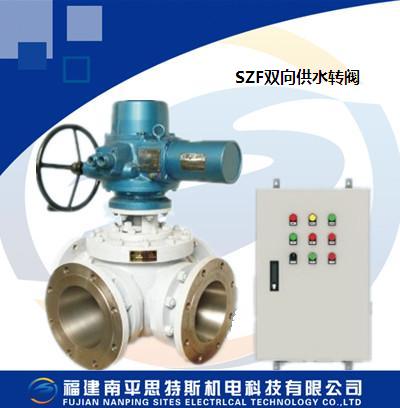

SZF雙向供水轉閥（思特斯SITES）

SZF-100雙向供水轉閥、SZF-150雙向供水轉閥、SZF-200雙向供水轉閥、SZF-250雙向供水轉閥、SZF-300雙向供水轉閥、SZF-400雙向供水轉閥

概述

SZF雙向供水轉閥是一種四通球閥結構閥門，由電動執行機構和四通球閥組成,電

動執行機構帶動球閥閥芯轉動，實現電站正、反向技術，供水防止單向供水引起

冷卻器堵塞使發電機冷卻效率降低而影響機組正常運行。

特點

以一個球閥代替四個調節閥，減少了工作中可能的故障環節，降低能耗，提高工

作效率。節省閥門、管道、安裝方便省時。核心部分采用球閥結構，密封性能好

，體積小，使用壽命長，結構簡單、維護檢修方便。采用密封自補償系統，在密

封面磨損后， 不銹鋼彈簧會將密封面推向閥芯，以產生足夠的密封力。備有手動

機構。

主要技術參數

工作壓力：0~1.6Mpa
工作介質:油、水
工作電源：AC380V 50HZ
相對濕度：〈95%RH
環境溫度：0～50℃


工作原理

SZF雙向供水轉閥由四通閥體，不銹鋼閥芯，密封件，電動執行器等主要部件組成

。一般常用于水電站冷卻器雙向供水管道。

電站采用的常規正、反向技術供水由四個電動調節閥實現。1、2、3、4為電動調

節閥門，正向供水時1、4開啟，2、3關閉；反向供水時2、3開啟，1、4關閉，采

用SZF四通轉閥，一個便能實現上面正、反供水的切換。

安裝及維護

安裝前請?jiān)敿?xì)參閱安裝圖及外形尺寸圖。
管路安裝時應考慮使用、維修方便。
安裝前請仔細核實安裝條件是否與本閥技術參數相符。
連接管路前應將管內清理干凈，不得有鐵屑，銹鐵皮等雜物。
不可安裝在有水濺到的地方。
